Les avantages et les inconvénients des antennes log-périodiques

Tamara Wilhite est rédactrice technique, ingénieure industrielle, mère de deux enfants et auteure publiée de science-fiction et d’horreur.

Que sont les antennes log-périodiques ?

Il existe plusieurs types différents d’antennes log-périodiques, telles que l’antenne log-périodique planaire, périodique en zig-zag, périodique à fente, antenne V LP, trapézoïdale et dipôle LP. L’antenne réseau dipôle log-périodique est abrégée en LPDA en abrégé; c’est le type d’antenne log-périodique le plus courant.

Dans tous les cas, l’élément le plus long de l’antenne log-périodique se trouve à l’arrière du réseau. Toutes les antennes log-périodiques sont alimentées par l’avant ou l’extrémité étroite.

L’antenne log-périodique est similaire à une antenne yagi mais pas exactement la même. Pour l’antenne log-périodique, les éléments entraînés diminuent de taille là où aucun n’a la même longueur.

Pour une antenne Yagi, la plupart des éléments ont la même longueur. La fréquence la plus élevée que l’antenne peut recevoir est fonction de l’élément le plus court à l’avant. L’élément à l’arrière est une demi-longueur d’onde de la fréquence la plus basse en fonctionnement.

Quels sont les avantages et les inconvénients des antennes log-périodiques ?

Les avantages des antennes log-périodiques

Ils ont des bandes passantes très larges. Les antennes log-périodiques ont des bandes passantes de fréquence beaucoup plus larges que les antennes Yagi. Une antenne log-périodique peut fonctionner à la fois pour les fréquences HF et UHF. Une antenne log-périodique peut être utilisée pour les mesures CEM lorsqu’il est nécessaire de balayer une large bande de fréquences.

Les antennes log-périodiques ont la même résistance au rayonnement sur leur gamme de fréquences. Cela lui donne le même SWR que ce soit au point bas de sa gamme de fréquences ou au haut de gamme.

Les antennes LP ont également le même gain et le même rapport avant/arrière, et elles ont un gain direct élevé. En revanche, une antenne Yagi subirait une dégradation de son facteur de gain ou de son rapport avant-arrière lorsque la fréquence se décalerait de celle pour laquelle l’antenne a été optimisée. Un gain de trois à six dB sur une bande passante de 2:1 est raisonnable avec une antenne log-périodique.

Leur impédance de point d’alimentation est généralement constante.

Étant donné que les antennes log-périodiques ont des éléments de longueurs différentes dans le cadre de leur conception, il est facile de modifier sa fréquence avec relativement peu d’impact sur ses caractéristiques électriques. L’ajout d’éléments à une antenne dipôle log-périodique augmente sa bande passante.

Les antennes log-périodiques ont généralement un SWR faible, rarement supérieur à 2:1. Vous pourrez peut-être atteindre un niveau SWR supérieur à 1,3:1.

Puisqu’une antenne log-périodique agit électriquement comme un réseau d’antennes Yagi, l’utilisation d’une seule antenne log-périodique peut remplacer plusieurs Yagis.

Faites défiler pour continuer

Inconvénients des antennes log-périodiques

Elles ont moins de gain qu’une antenne Yagi de même taille. Et ils ont un faible gain par unité de poids ou de charge de vent.

Pour qu’une antenne log-périodique ait de très bonnes performances VSWR, elle doit être très grande. Pour les antennes log-périodiques plus petites, les performances du VSWR ne sont pas très bonnes. Cela peut être compensé en ajoutant une antenne yagi au réseau de réception.

Observations sur les antennes log-périodiques

Les antennes log-périodiques sont des antennes à faisceau, et non omnidirectionnelles. Et ils ont un faible rapport de polarisation en conséquence.

Les éléments d’une antenne log-périodique peuvent être inclinés vers l’avant ou simplement assis perpendiculairement à l’alimentation principale. Herringbone Log Periodics, des antennes log-périodiques avec des éléments balayés vers l’avant, fonctionnent bien sur leurs 3e harmoniques. Étant donné que les chaînes de télévision 7 à 13 sont la 3e harmonique des chaînes de télévision 2 à 6, les antennes log-périodiques à chevrons sont populaires en tant qu’antennes de télévision.

Des éléments parasites sont parfois utilisés pour améliorer le gain ou le rapport avant-arrière d’une antenne log-périodique.

Cet article est exact et fidèle au meilleur de la connaissance de l’auteur. Le contenu est uniquement à des fins d’information ou de divertissement et ne remplace pas un conseil personnel ou un conseil professionnel en matière commerciale, financière, juridique ou technique.

questions et réponses

Question: Je prévois de construire une antenne pour amplifier les signaux de mon dongle 4G. Je cherche à construire une antenne pour 2300Mz à 2400Mz. Quelle antenne convient le mieux à cette fin Yagi ou antenne log-périodique ?

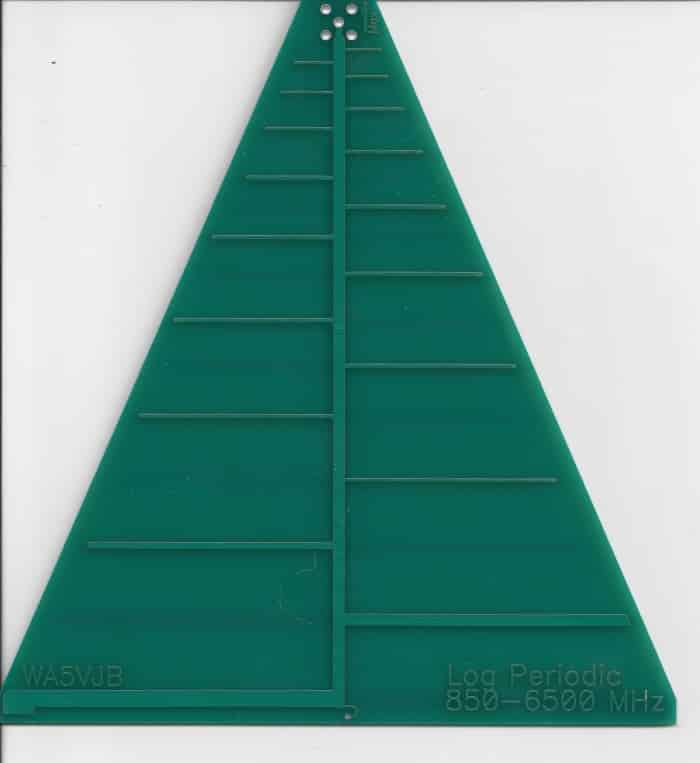

Réponse: La meilleure petite antenne pour cette application est un log périodique 2-11 GHz de Kent Electronics. Il aurait un gain de 6 dBi. Leur plus grande antenne log-périodique 850-6500 MHz fonctionnerait, avec un gain de 6 dBi. Une antenne yagi construite spécifiquement pour cette gamme de fréquences aurait un gain d’environ 10 dBi.

Question: Si je devais construire un 400 MHz -1000 MHz et le couvrir pour le protéger des éléments, puis-je l’utiliser comme centre de mon antenne parabolique ?

Réponse: Oui, Log Periodics est utilisé depuis plus de 50 ans.

La physique dit qu’une parabolique doit avoir 10 longueurs d’onde pour amener les ondes à une bonne focalisation. Vous pouvez obtenir un parabolique de 5 longueurs d’onde pour fonctionner raisonnablement bien.

À 400 MHz, les ondes mesurent 70 cm de long, il faut donc une parabole de 3,5 mètres.

À 1000 MHz, les ondes mesurent 30 cm de long, vous avez donc besoin d’au moins une parabole de 1,5 mètre.
