L’auteur est un ingénieur électricien en exercice et a exécuté plusieurs projets de coordination de la protection au cours de sa carrière professionnelle.

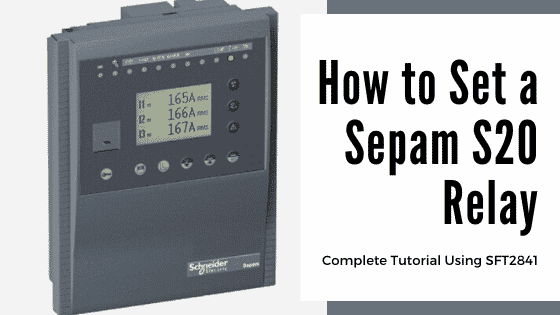

Le relais Sepam S20
Le relais Sepam série S20 de Schneider Electric peut être facilement programmé à l’aide de l’utilitaire de configuration SFT2841 disponible sur le site Web de SE en tant que logiciel gratuit.
Cette procédure pas à pas vous aidera à configurer et à mettre en service ces relais pour les différents types de protections contre les défauts disponibles à l’aide de l’utilitaire SFT2841.
Noter: Les valeurs utilisées dans cet article pour l’insertion en tant que paramètres de défaut ont été déterminées après un bon étude de coordination de la protection. Dans le cas où une étude de coordination de la protection n’est pas disponible pour votre installation, des règles empiriques de protection des départs peuvent être utilisées, que je fournirai dans le prochain article.
Etapes de mise en service d’un relais Sepam S20
- Entrez la configuration initiale.
- Programmez la matrice de contrôle.
- Définissez les paramètres pour les fonctions de défaut respectives.
Le tutoriel qui suit ci-dessous détaille chacune de ces étapes dans les moindres détails.
Quelles protections contre les pannes sont disponibles dans le relais S20 ?
Le relais S20 offre une protection contre 5 défauts de base.
Nom de l’erreur de code ANSI
50
Surintensité instantanée / court-circuit
51
Temps de surintensité
50N/G
Surintensité instantanée à la terre ou au neutre / Court-circuit à la terre
51N/G
Surintensité de temps à la terre ou au neutre / Défaut à la terre
46
Déséquilibre de courant / Défaut de séquence négative
Saisie de la configuration initiale
Pour la configuration initiale, vous devrez spécifier les paramètres suivants.

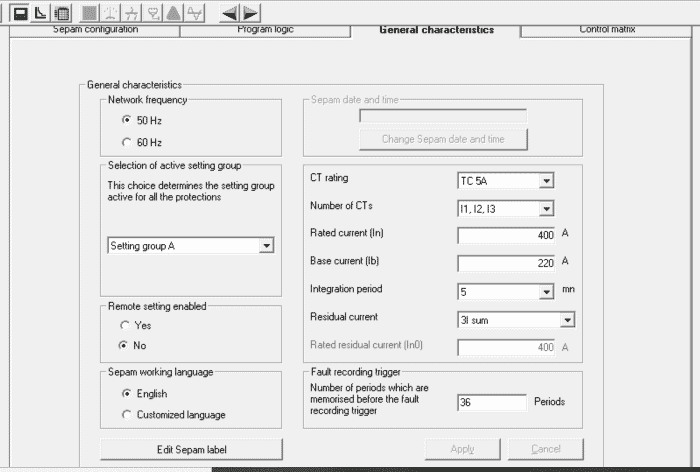

Écran des caractéristiques générales.
Paramètres pour la configuration initiale.
ParamètreSpécification
Fréquence du réseau
50Hz ou 60Hz
Sélection de groupe actif
Sélectionnez le groupe de paramètres qui doit être actif. Sepam offre la possibilité de définir soit le groupe A, soit le groupe B, soit les deux comme éléments actifs.
Réglage à distance
Spécifiez si les paramètres de protection doivent être accessibles via une liaison distante.
Langue
L’anglais peut être sélectionné
Classement CT
Sélectionnez le calibre secondaire du TC, 1 A ou 5 A
Nombre de TC
Sélectionnez pour 3CT ou 2CT
Courant nominal
Classement primaire CT
Courant de base
0,4 à 1,3 x courant nominal
Période d’intégration
5, 10, 15, 30, 60 mn (Sélectionnez le minimum soit 5)
Courant résiduel
Sélectionnez 3I Sum si vous disposez de 3 TC standard connectés en Y. Ce paramètre spécifie la connexion du TC pour la mesure du courant de séquence 0 par le relais.
Déclencheur d’enregistrement de défaut
Nombre de périodes enregistrées avant le déclenchement du défaut (choisir le maximum).
Programmation de la matrice de contrôle pour Sepam S20
La matrice de contrôle contrôle l’activation des sorties logiques et des LED d’affichage en réponse à des fonctions de défaut et des signaux d’entrée spécifiques.
Une configuration typique est illustrée ci-dessous, qui active les LED respectives en réponse à chacun des déclencheurs de défaut.

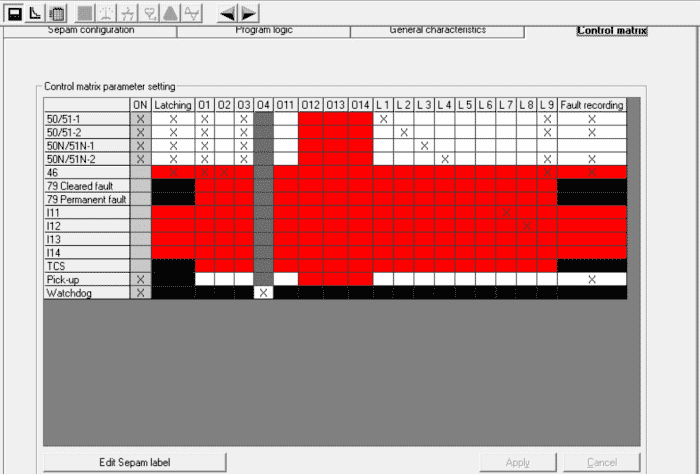

Matrice de commande pour Sepam S20
Réglage pour défaut de surintensité de phase 50/51
Le défaut surintensité phase 50/51 nécessite la saisie des paramètres listés dans le tableau ci-dessous dans l’utilitaire SFT2841.
Écran de configuration du défaut de surintensité de phase.
Faites défiler pour continuer
Paramètres du défaut de surintensité de phase 50/51.
ParamètreSpécification
Activité de l’élément
Réglez sur ‘On’ pour que le déclencheur de défaut soit activé pour ce type de défaut.
Courbe de déclenchement
Sélectionnez la courbe caractéristique souhaitée – Standard Inverse est sélectionné dans ce cas.
Courant de seuil
Il s’agit de la valeur de démarrage du courant pour le déclencheur de défaut. 326A dans ce cas.
retard
C’est la valeur du temps correspondant à la valeur de 10 x Courant de seuil sur la courbe de déclenchement. Dans ce cas il est fixé à 0,3 s correspondant à une valeur de 10 x 326 A = 3260 A, également repérée dans le TCC ci-dessous.
Courbe de maintien de la minuterie
Sélectionnez la courbe pour la fonction de temporisation (définie ou IDMT).
Délai de maintien de la minuterie
Si une « temporisation de coordination » est requise, elle peut être entrée ici, dans ce cas la fonction de temporisation est contournée.
Retenue harmonique 2
Peut être vérifié pour éviter les déclenchements intempestifs à la fermeture du transformateur. Si la 2e harmonique est détectée comme étant de 17 % ou plus pendant la fermeture du transformateur, le dysfonctionnement du relais est évité.
Courant Icc
Icc est le courant nominal de court-circuit conditionnel. C’est le courant de court-circuit que peut supporter un ensemble disjoncteur pendant sa durée de fonctionnement. Comme il dépend du montage du disjoncteur, il est le même pour tous les défauts.
Les paramètres entrés ci-dessus, à la fois pour les défauts de surintensité de phase et de court-circuit, donneront le tracé TCC donné ci-dessous lorsque les courbes instantanées et inverses sont intégrées.

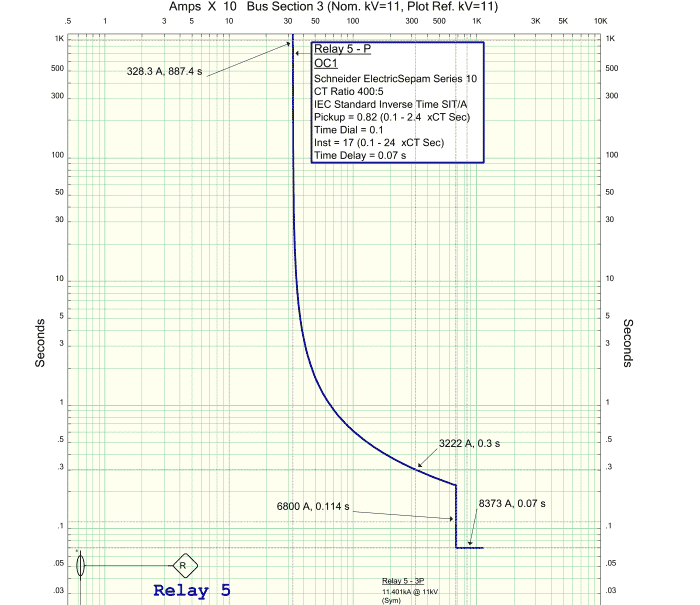

Courbe à temps constant inverse standard typique pour les exemples de réglages de relais démontrés. La partie définie inverse et les parties instantanées de la courbe sont intégrées.
Réglage pour 50/51 – Défaut de court-circuit biphasé
Le défaut court-circuit phase 50/51 nécessite la saisie des paramètres listés dans le tableau ci-dessous dans l’utilitaire SFT2841.

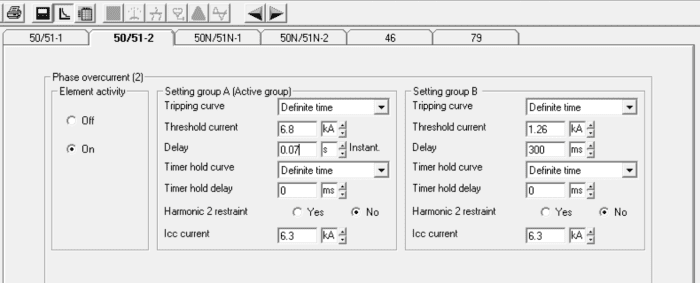

Ecran de configuration du défaut court-circuit phase.
Paramètres pour 50/51 – Défaut court-circuit 2 phases.
ParamètreSpécifications
Courbe de déclenchement
Sélectionnez la courbe caractéristique souhaitée – Le temps défini est généralement sélectionné pour la protection contre les courts-circuits.
Courant de seuil
Il s’agit de la valeur de démarrage du courant pour le déclencheur de défaut. 6 800 A dans ce cas.
retard
C’est le temps que le relais tient après avoir reçu un déclenchement de défaut pour un défaut de court-circuit. Il s’agit de l’asymptote horizontale de la partie instantanée du tracé TCC. Dans ce cas, il est fixé à 0,07 s.
Courbe de maintien de la minuterie
Sélectionnez la courbe pour la fonction de temporisation (définie ou IDMT).
Délai de maintien de la minuterie
Si une « temporisation de coordination » est requise, elle peut être entrée ici, dans ce cas la fonction de temporisation est contournée.
Retenue harmonique 2
Peut être vérifié pour éviter les déclenchements intempestifs à la fermeture du transformateur. Si la 2e harmonique est détectée comme étant de 17 % ou plus pendant la fermeture du transformateur, le mauvais fonctionnement du relais est évité.
Réglage pour 50N / 51N – 1 défaut à la terre
Le défaut terre 50N/51N nécessite la saisie des paramètres listés dans le tableau ci-dessous dans l’utilitaire SFT2841.

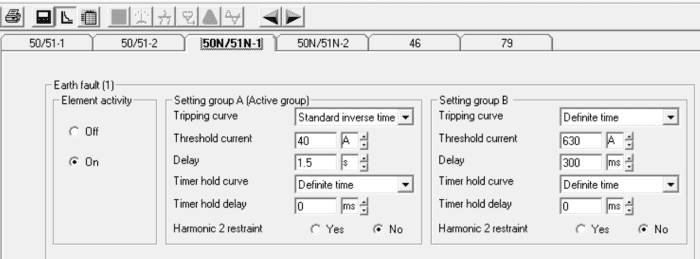

Écran de configuration du défaut à la terre.
Paramètres pour défaut à la terre 50N/51N.
ParamètreSpécification
Courbe de déclenchement
Sélectionnez la courbe caractéristique souhaitée – Standard Inverse est sélectionné dans ce cas.
Courant de seuil
Il s’agit de la valeur de démarrage du courant pour le déclencheur de défaut. 40 A dans ce cas.
retard
C’est la valeur du temps correspondant à la valeur de 10 x Courant de seuil sur la courbe de déclenchement. Dans ce cas il est fixé à 1,5 s correspondant à une valeur de 10 x 40 A = 400 A, également repérée dans le TCC ci-dessous.
Courbe de maintien de la minuterie
Sélectionnez la courbe pour la fonction de temporisation (définie ou IDMT).
Délai de maintien de la minuterie
Si une « temporisation de coordination » est requise, elle peut être entrée ici, dans ce cas la fonction de temporisation est contournée.
Retenue harmonique 2
Ceci peut être activé pour contourner le courant résiduel lorsque les transformateurs sont sous tension.
Les paramètres entrés ci-dessus, pour les défauts de terre et de court-circuit à la terre, donneront le tracé TCC donné ci-dessous où les courbes instantanées et inverses ne sont pas intégrées.
Courbe à temps constant inverse standard typique pour l’exemple de paramètres de relais de défaut à la terre démontré. La partie définie inverse et les parties instantanées de la courbe ne sont pas intégrées.
Réglage pour 50N / 51N – 2 défaut de court-circuit à la terre
Le défaut court-circuit à la terre 50N/51N nécessite la saisie des paramètres listés dans le tableau ci-dessous dans l’utilitaire SFT2841.

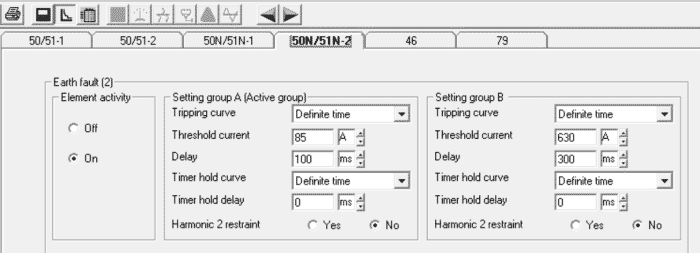

Écran de configuration du défaut de court-circuit à la terre.
Paramètres pour 50N/51N – 2 défaut de court-circuit à la terre.
ParamètreSpécification
Courbe de déclenchement
Sélectionnez la courbe caractéristique souhaitée – Le temps défini est généralement sélectionné pour la protection contre les courts-circuits.
Courant de seuil
Il s’agit de la valeur de démarrage du courant pour le déclencheur de défaut. 85A dans ce cas.
retard
C’est le temps que le relais tient après avoir reçu un déclenchement de défaut pour un défaut de court-circuit. Il s’agit de l’asymptote horizontale de la partie instantanée du tracé TCC. Dans ce cas, il est fixé à 100 ms.
Courbe de maintien de la minuterie
Sélectionnez la courbe pour la fonction de temporisation (définie ou IDMT).
Délai de maintien de la minuterie
Si un « délai de coordination » est requis, il peut être entré ici, dans ce cas, la fonction de délai est contournée.
Retenue harmonique 2
Ceci peut être activé pour contourner le courant résiduel lorsque les transformateurs sont sous tension.
Réglage pour 46 – Défaut de séquence négative
Le défaut inverse 46 nécessite la saisie des paramètres listés dans le tableau ci-dessous dans l’utilitaire SFT2841.

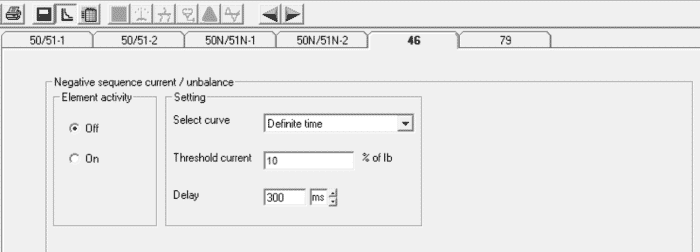

Ecran de configuration défaut séquence négative/déséquilibre de phases.
Paramètres pour 46 défaut inverse.
ParamètreSpécification
Sélectionnez la courbe
Sélectionnez la courbe caractéristique souhaitée – Definite Time est sélectionné dans ce cas.
Courant de seuil
Il s’agit de la valeur de démarrage du courant pour le déclencheur de défaut.
retard
C’est le temps que le relais tient après avoir reçu un déclenchement de défaut pour un défaut de séquence inverse. Dans ce cas, il est fixé à 300 ms.
Ce contenu est exact et fidèle au meilleur de la connaissance de l’auteur et ne vise pas à remplacer les conseils formels et individualisés d’un professionnel qualifié.
