Joshua est étudiant diplômé à l’USF. Il s’intéresse à la technologie d’entreprise, à l’analyse, à la finance et au lean six sigma.

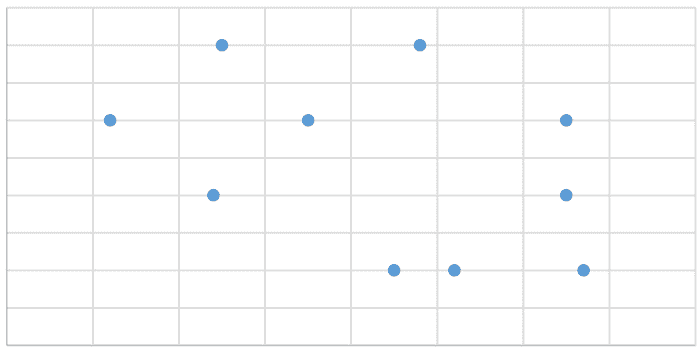

Un nuage de points peut vous indiquer si les données de deux variables sont directement liées, indirectement liées ou pas du tout liées.
Créé par Joshua Crowder
Un nuage de points peut très bien être la création la plus utile de l’histoire des graphiques statistiques. La création du nuage de points par Galton a conduit à l’utilisation de la corrélation et de la régression dans le domaine des statistiques.
Les nuages de points peuvent vous en dire beaucoup sur les données. Un nuage de points prend deux variables et trace des points de données sur un graphique. La création d’un nuage de points dans Excel est un excellent moyen de savoir si deux variables ont une relation et peut également mesurer la proximité de cette relation.
Vous trouverez ci-dessous un ensemble de données provenant d’une source inconnue. Même sans discuter des informations de base sur les données, il est toujours possible de déterminer à quel point les deux variables sont étroitement liées dans un nuage de points.
Passons en revue un exemple dans Excel pour mettre en évidence les étapes utilisées pour créer un nuage de points.
Pour trouver une relation entre deux variables, laissez chaque variable représenter une valeur x ou y. Lorsque leurs points sont tracés, la relation est visible par la façon dont les points sont dispersés sur le graphique.
Créé par Joshua Crowder
Insertion d’un nuage de points
Pour insérer un nuage de points, plusieurs étapes doivent être effectuées. Tout d’abord, sélectionnez les données que vous souhaitez tracer. Ensuite, choisissez l’onglet Insertion et cliquez sur l’option Insérer un nuage de points ou un graphique à bulles noté par 3 dans l’illustration ci-dessous. Enfin, sélectionnez l’option de graphique en nuage de points.
L’insertion du nuage de points s’effectue en trois étapes simples : sélectionner les données, sélectionner le nuage de points d’insertion, puis sélectionner l’option de nuage de points.
Créé par Joshua Crowder
Affichage des éléments de graphique d’un nuage de points

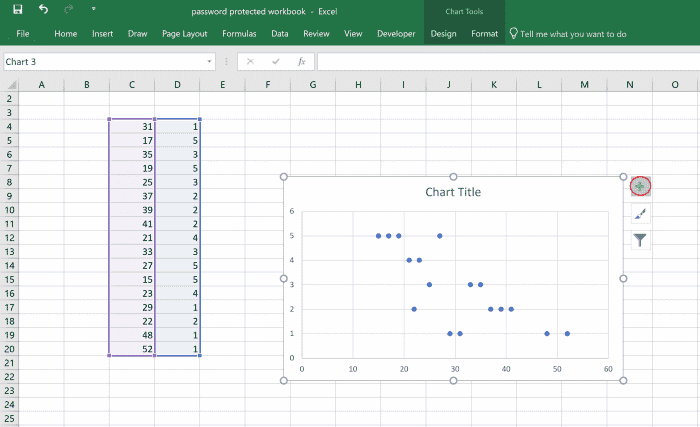

Remarquez la croix verte à droite du nuage de points qui apparaît une fois le graphique sélectionné. Cliquez sur ce bouton pour afficher les options des éléments du graphique. La liste des éléments qui apparaissent vous permet de modifier l’apparence de votre graphique en les ajoutant au graphique ou en les supprimant.
Afficher les options des éléments du graphique
Créé par Joshua Crowder
Les éléments qui peuvent être ajoutés ou supprimés d’un nuage de points sont :
- axes
- Titres d’axe
- Titre du graphique
- Étiquettes de données
- Barres d’erreur
- Quadrillage
- Légende
- Ligne de tendance
Toutes les options d’élément de graphique ci-dessus peuvent être affichées en cliquant sur la case à cocher à côté de cette option. Chaque élément du graphique est expliqué plus en détail ci-dessous.
Par défaut, les axes, les titres de graphique et les quadrillages sont automatiquement placés sur un graphique lors de la première création d’un graphique. C’est à l’utilisateur d’Excel d’ajouter des éléments si besoin.
Créé par Joshua Crowder
Afficher les haches
Les axes sont affichés sur le graphique par défaut. Vous avez la possibilité de supprimer cette option si vous le souhaitez. Lorsque les axes sont supprimés, vous supprimez essentiellement les mesures des axes X et Y.
Faites défiler pour continuer
Il est préférable pour tout graphique avec plusieurs variables d’avoir les axes affichés afin que les axes puissent aider à raconter une histoire sur cette information.
Créé par Joshua Crowder
Afficher les titres des axes
Lorsque les titres des axes sont affichés, les étiquettes peuvent être modifiées pour chaque axe en double-cliquant sur ces zones de texte.
Titres des axes affichés
Créé par Joshua Crowder
Titre du graphique
Le titre du graphique est défini pour s’afficher par défaut. Cela peut être supprimé en décochant la case à côté de « Titre du graphique » ou en cliquant avec le bouton droit sur le titre du graphique, puis en cliquant sur Supprimer. Pour modifier le titre, double-cliquez sur sa zone de texte.
Titre du graphique affiché
Créé par Joshua Crowder
Affichage des étiquettes de données
Une option d’étiquettes de données est disponible pour afficher les données de chaque point de données. Par défaut, les points de données de position de l’axe y sont affichés lorsque cette option est sélectionnée.
Étiquettes de données affichées
Créé par Joshua Crowder
Affichage des barres d’erreur
Les barres d’erreur peuvent également être affichées en cochant la case à côté de cette option pour indiquer l’incertitude des points de données sur le graphique.
Barres d’erreur affichées
Créé par Joshua Crowder
Quadrillage
Cette option vous permet d’ajouter ou de supprimer la ligne en arrière-plan du graphique.
Affichage de la légende
L’ajout de la légende vous permet d’identifier les conceptions de point de tracé et de ligne de tendance dans le graphique.
Légende affichée
Créé par Joshua Crowder
Afficher la courbe de tendance
L’option de courbe de tendance affichera une courbe de tendance basée sur une régression de toutes les données du nuage de points. Parfois, lors de la visualisation d’un nuage de points, la relation entre les variables n’est pas apparente. Une courbe de tendance peut vous dire trois choses :
- Si les données sont inversement liées lorsque la ligne de tendance s’incline de gauche à droite.
- si les données ont une relation directe lorsque la ligne de tendance s’incline de droite à gauche.
- Si les données n’ont pas de relation lorsque la courbe de tendance est une ligne plate.
Ligne de tendance affichée
Créé par Joshua Crowder
Formatage de la courbe de tendance
La ligne de tendance offre des options supplémentaires. Quelques options qui peuvent bénéficier d’une analyse de vos données sont les options pour afficher l’équation de régression pour les données et la valeur R au carré sur le graphique. Pour terminer cette tâche, cliquez sur le graphique, puis cliquez sur la flèche à droite de l’option de la courbe de tendance.
Options de ligne de tendance
Créé par Joshua Crowder
Ajout de l’équation de pente et du R-carré
Pour ajouter l’équation de régression et la valeur R-carré, cliquez sur les cases à cocher indiquées dans l’illustration ci-dessous.
Équation et R-carré affichés
Créé par Joshua Crowder
Pour en savoir plus sur la création de graphiques dans Excel, je recommande le livre suivant. J’utilise la Bible Excel depuis des années pour améliorer ma compréhension de tous les aspects de ce produit Microsoft.
Ce contenu est exact et fidèle au meilleur de la connaissance de l’auteur et ne vise pas à remplacer les conseils formels et individualisés d’un professionnel qualifié.
© 2019 Josué Crowder
