Comment réduire le SWR et régler les antennes Ham et CB

L’auteur est un opérateur de radio amateur et a utilisé la méthode décrite dans cet article pour régler plusieurs installations de radio mobile.

Éléments dont vous aurez besoin pour définir SWR

Vous aurez besoin des éléments énumérés ci-dessous pour régler le SWR de votre antenne et émetteur-récepteur jambon, GMRS ou CB.

Veuillez noter que toutes les antennes ne nécessitent pas de réglage, car certaines peuvent déjà être correctement réglées en usine.

• Jauge TOS : Vous aurez besoin d’un compteur SWR précis, tel que le Surecom SW-33 MK2 ou le Nissei RS-40, que nous avons tous deux utilisés avec succès. (Voir les notes ci-dessous sur le choix du compteur correct pour votre radio.) Selon votre modèle d’émetteur-récepteur, vous devrez peut-être acheter un adaptateur de connecteur d’antenne et une courte longueur de câble pour vous connecter à la sortie de votre radio. La plupart des radios amateurs et des CB utilisent des connecteurs Pl-259 femelles à l’arrière de l’appareil.
• Petit jeu de clés Allen : De nombreuses antennes radioamateurs et mobiles CB sont réglables en desserrant une petite vis Allen qui les maintient en place.
• Coupe-boulons: Pour couper une antenne en acier inoxydable, vous aurez besoin d’un coupe-boulon solide. (Assurez-vous de porter des lunettes de protection lorsque vous en utilisez une.) Vous pouvez également utiliser une meuleuse pour enlever de petites longueurs d’antenne.

Étape 1 : Vérifiez le SWR de votre radio et de votre antenne

La première étape consiste à vérifier le SWR de votre radio et de votre antenne pour voir si un ajustement est nécessaire.

1. Commencez par déplacer votre véhicule à l’extérieur, loin des objets métalliques.
2. Connectez votre compteur SWR en ligne entre votre émetteur-récepteur et l’antenne.
3. Réglez le niveau de puissance de transmission de vos radios sur « faible ».
4. Réglez l’émetteur-récepteur au milieu de la bande amateur que vous utiliserez, ou sur le canal CB ou GMRS que vous prévoyez d’utiliser.
5. Vérifiez si la fréquence est libre, puis donnez votre indicatif d’appel, le cas échéant, et annoncez que vous effectuerez un test, tel que le test « W4ABC ».
6. Si votre compteur SWR nécessite un réglage, faites-le avant de prendre une lecture. Sinon, touchez le microphone et notez la lecture. S’il est inférieur à 1,5:1, vous pouvez faire fonctionner votre émetteur-récepteur en toute sécurité à ce niveau, et aucun autre réglage n’est vraiment nécessaire. (Plus bas est toujours préférable, mais procédez avec prudence si vous retirez une longueur d’antenne, car cela ne peut pas être inversé !)

Étape 2 : régler l’antenne

Si vous avez une lecture SWR élevée, la prochaine étape consistera à régler l’antenne afin qu’elle résonne dans la gamme de fréquences sur laquelle vous fonctionnerez le plus. Pour ce faire, vous n’aurez peut-être qu’à déplacer légèrement l’antenne vers le haut ou vers le bas sans la couper.

Dans certains cas, cependant, vous devrez peut-être retirer une certaine longueur de l’antenne à l’aide de vos coupe-boulons. Nous y reviendrons plus tard ; pour l’instant, la première étape consiste à vérifier la lecture SWR pour savoir « où vous en êtes ».

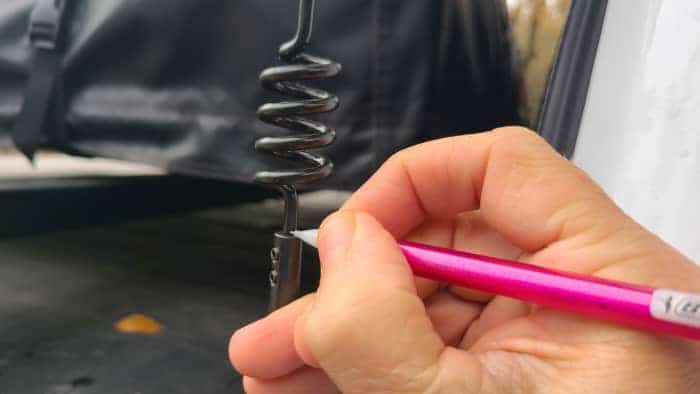

1. À l’aide d’un marqueur permanent noir ou d’un crayon, tracez une fine ligne à l’endroit où l’antenne en acier inoxydable s’insère dans la base, comme indiqué ci-dessus.
2. Desserrez la vis Allen et soulevez l’élément d’antenne vers le haut, aussi loin que vous le pouvez, puis serrez la vis.
3. Vérifiez à nouveau le SWR. S’il est plus haut qu’avant, l’élément d’antenne doit être plus court pour être résonnant. Si la lecture est inférieure et que vous l’avez déplacée vers le haut autant que possible, c’est tout ce que vous pouvez faire car vous ne pouvez pas ajouter de longueur à l’élément. Une lecture inférieure à 2,0: 1 n’est généralement pas nocive pour la plupart des émetteurs-récepteurs, bien qu’une lecture inférieure soit meilleure.
4. Si la lecture était plus élevée lorsque vous avez levé l’élément, essayez de l’abaisser de 1/16″ en dessous de votre marque noire. Vérifiez à nouveau la lecture SWR. S’il baisse, vous vous dirigez sur la bonne voie. Notez la lecture et continuez à baisser. l’élément et en répétant ce processus si nécessaire.
5. Si votre lecture est de 1,5:1 ou moins maintenant, il n’est pas nécessaire d’aller plus loin. Bien qu’une lecture plus basse soit toujours meilleure, si vous commencez à couper la longueur de votre antenne et allez trop loin, vous l’aurez ruinée. Si votre SWR est toujours supérieur à 1,5:1, passez à l’étape suivante.

Faites défiler pour continuer

Étape 3 : raccourcissez votre antenne

Si l’abaissement de votre antenne réduit le SWR, et que vous êtes allé aussi bas que possible et que vous êtes toujours au-dessus de 1,5: 1, alors raccourcir l’élément d’antenne est la prochaine étape.

1. Placez l’élément d’antenne dans un étau et fixez-le fermement.
2. Avec vos coupe-boulons (n’oubliez pas les protections oculaires), enlevez délicatement pas plus de 1/2 cm ou 13/6 de longueur.
3. Replacez l’élément sur la base de votre antenne, abaissez-le complètement et serrez la vis Allen. Vérifiez à nouveau le SWR. Si la lecture est inférieure à 1,5:1, vous avez terminé ; sinon, répétez ce processus jusqu’à ce que vous obteniez la lecture souhaitée.

Veuillez noter qu’une fois que vous avez retiré la longueur de votre antenne, elle ne peut pas être inversée, alors procédez très soigneusement.

Autres facteurs pouvant causer un SWR élevé

Voici d’autres éléments, en plus d’une antenne trop longue ou trop courte, qui peuvent entraîner des lectures SWR élevées.

• Un court-circuit dans le câble ou le connecteur d’antenne. (Un multimètre peut être utilisé pour tester cela en vérifiant tout court-circuit entre le câble coaxial externe et le conducteur interne.) Il ne devrait y avoir aucune conductivité entre l’intérieur et l’extérieur de votre câble d’antenne.
• Le placement de l’antenne trop près de la cabine du véhicule ou d’autres objets métalliques peut parfois entraîner une lecture SWR élevée. Éloigner l’antenne de la cabine ou d’autres objets peut résoudre ce problème.
• Une accumulation d’insectes ou de saleté de la route peut provoquer un court-circuit entre les parties de l’antenne, qui sont censées être isolées les unes des autres. Le nettoyage de l’antenne peut résoudre ce problème.

Conseils pour choisir un compteur SWR

Il est essentiel que vous utilisiez un compteur SWR conçu pour la gamme de fréquences de votre radioamateur, GMRS ou CB. La radio CB fonctionne dans la gamme 27 MHZ, vous aurez donc besoin d’un compteur SWR conçu pour cette gamme.

Puisque nous possédons une radio GMRS et également une radio amateur bi-bande VHF-UHF, nous utilisons le Surecom SW-102, qui est conçu pour fonctionner de 125 à 525 MHZ. C’est un bon compteur SWR pour cette gamme; cependant, il n’est pas destiné à être utilisé avec les radios CB. Un autre bon compteur « aucun réglage requis » pour VHF-UHF est le Nissei RS-40, que nous avons également utilisé avec succès. Un exemple de compteur SWR qui fonctionne pour la radio CB est le Nissei RS-27.

Lors du choix d’un compteur SWR, il est préférable de choisir un modèle qui ne nécessite pas d’étalonnage ou de réglage avant chaque utilisation. Cela garantira des lectures cohérentes lorsque vous effectuerez les étapes ci-dessus pour régler votre antenne. De plus, les modèles qui ne nécessitent pas d’étalonnage réduisent la quantité de transmission inutile sur les ondes pendant les tests.

Enfin, assurez-vous d’acheter les connecteurs appropriés dont vous aurez besoin pour brancher le compteur à votre radio. Le Surecom SW-102 est fabriqué avec des connecteurs SMA. Pour utiliser ce compteur sur la plupart des émetteurs-récepteurs mobiles, vous aurez besoin d’une paire d’adaptateurs SMA femelle vers UHF SO-239, ainsi que d’un câble court pour connecter le compteur à votre radio.

Ce contenu est exact et fidèle au meilleur de la connaissance de l’auteur et ne vise pas à remplacer les conseils formels et individualisés d’un professionnel qualifié.
